УП-ПГП-А (аналоговый: от 1 до 16 каналов по ток.вых. 4-20мА), УП-ПГП-Ц (цифровой: от 1 до 128 каналов по RS-485) пороговое устройство

Устройство пороговое входит в состав стационарной газоаналитической системы СГС-ПГП, которая применяется для измерения опасных концентраций углеводородных газов в воздухе рабочей зоны нефтеперекачивающих станций магистральных нефтепроводов, наливных эстакад, резервуарах хранения нефти и нефтепродуктов, а также сжиженного газа, складах ГСМ и других промышленных объектах. Такие стационарные газоаналитические системы позволяют осуществлять многоточечный мониторинг воздуха рабочей зоны, передавать сигналы от газоанализаторов ОГС-ПГП на значительные расстояния, подавать сигналы тревоги в случае, если концентрация измеряемого газа превысит установленные пороги.

Функциональные возможности:

  – сбор и обработку измерительной информации от подключенных датчиков;

  – отображение результатов измерений на встроенном дисплее с учетом выбранных измерительных каналов, диапазонов и единиц измерений.

  – формирование сигналов для оптической цветовой индикации состояния УП и датчиков, формирование выходных дискретных сигналов типа «сухой контакт» реле;

  – сравнение результатов измерений концентраций определяемых компонентов с заданными пороговыми уровнями и формирование сигналов о превышении порогов;

  – самодиагностику аппаратной части УП, исправности датчиков и линий связи с ними;

  – проведение концентрационной калибровки;

  – возможность изменения пользователем в допустимых пределах порогов и времени задержки срабатывания сигнализации (звуковой, световой, пороговых реле);

  – формирование выходных цифровых сигналов посредством MODBUS модема для связи с ПК и контроллером верхнего уровня.

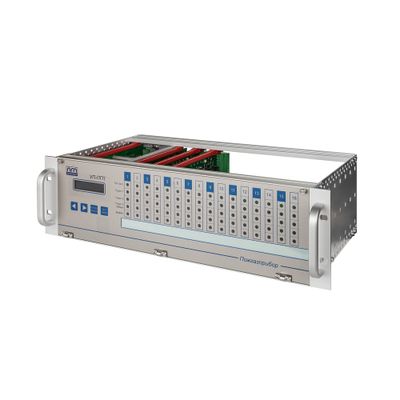

Конструктивно УП-ПГП (рис. 1) состоит из следующих составных частей:

  - корпуса металлического с защитным покрытием в общепромышленном настольном исполнении или 3U формате для установки в 19” стойку (опционально комплектуется пыле- влагозащищенным шкафом), имеющего секции и направляющие для установки канальных плат, платы ЦП и блока питания;

  - индикатора (дисплея);

  - функциональной клавиатуры;

  - светодиодной панели;

  - блока центрального процессора (далее по тексту – плата ЦП);

  - блоков измерительных (далее по тексту – канальных плат);

  - блока питания.

Конструкцией предусмотрено переключение УП-ПГП на источник резервного питания и обратно без нарушения режима его работы.

Технические характеристики УП-ПГП-А:

Технические характеристики УП-ПГП-Ц:
