LoraBOX является настраиваемой системой управления беспроводными устройствами, с поддержкой до 80 каналов контроля обнаружения газа, и других устройств, работающих по стандарту LoRaWAN. При необходимости количество беспроводных устройств может быть увеличено за счет увеличения количества беспроводных точек доступа LoraBOX.
Устройство предназначено для развертывания сети LoRaWAN на частотах диапазона 864 – 870 МГц.
Устройство соответствует требованиям ГОСТ Р 71168-2023 «Информационные технологии (ИТ). Интернет вещей. Спецификация LoRaWAN RU».
Устройство состоит из корпуса и электронной платы, на которой находятся:
− модуль питания;
− многоканальный трансивер;
− стабилизатор напряжения;
− модуль микрокомпьютера;
− дисплей (на лицевой панели, в зависимости от исполнения).
На боковых сторонах устройства расположены (в зависимости от исполнения):
− разъем питания 24 В;
− разъемы USB Type-C, USB 3.2;
− разъем Ethernet;
− разъем RS485;
− разъем подключения антенны N-type;
− релейные выходы до 8 шт.
Для интеграции в систему доступны следующие беспроводные устройства:
|
Стационарный газоанализатор ДГС ЭРИС-210-RF |
|
Портативный газоанализатор ПГ ЭРИС-414 |
|
Устройство персональной безопасности ERIS S-Point |
Технические характеристики:

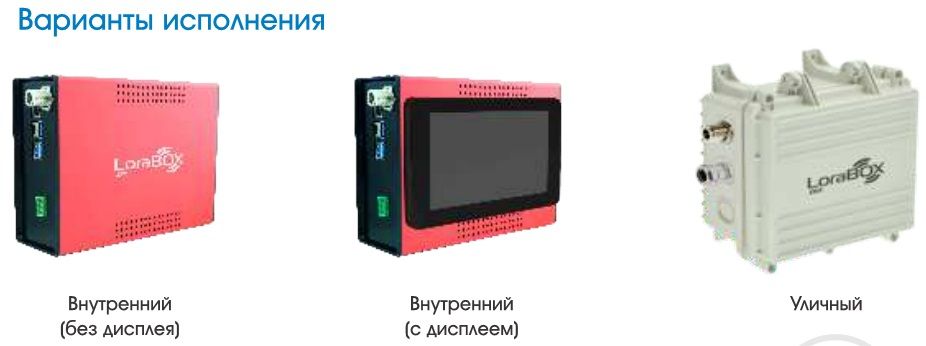

| Вид | LoraBOX (в помещении) | LoraBOX (уличная) |
|
Рабочий диапазон частот, МГц |
864 - 870 |
864 - 870 |
|
Предустановленные частотные планы с возможностью выбора |
RU864-870, EU863-870, другие пользовательские по запросу |
RU864-870, EU863-870, другие пользовательские по запросу |
|
Максимальная дальность радиосвязи, не менее, км |
6 (прямая видимость) |
6 (прямая видимость) |
|
Номинальная излучаемая мощность, не более, мВт |
25 |
25 |
|
Количество частотных каналов |
8 |
8 |
|
Количество каналов контроля обнаружения газа |
до 80 (с возможностью увеличения) |
до 80 (с возможностью увеличения) |
|
Протокол уровня управления доступом к среде передачи (МАС) |
LoRaWAN |
LoRaWAN |
|
Безопасность данных |
ABP/OTAA шифрование |
ABP/OTAA шифрование |
|
Питание, В |
от 18 до 36 (2А) |
от 18 до 36 (2А) |
|
Релейные выходы, шт. |
до 8 |
Нет |
|
Интерфейсы |
RS485 Modbus RTU/TCP, Ethernet, USB, сенсорный дисплей 7 дюймов, светодиодная индикация (может быть без дисплея) |
RS485 Modbus RTU/TCP, Ethernet, Wi-fi Нет дисплея, нет звуковой и световой индикации |
|
Длинна антенного кабеля, м |
до 20 |
до 20 |
|
Потребляемая мощность, не более, Вт |
10 |
10 |
|
Степень защиты оболочки |
IP20 |
IP66/IP67 |
|
Габаритные размеры, не более, мм: - длина - ширина - высота |
205 80 150 |
205 80 150 |
|
Масса без антенны, не более, кг |
1,2 |
|
|
Условия эксплуатации: - температура окружающего воздуха, ºС - относительная влажность воздуха, не более, % |
от 0°С до +50°С 95 (без конденсации влаги) |
от -40°С до +50°С 95 (без конденсации влаги) |
|
Крепление |
На дин-рейку 35 мм или на трубу в зависимости от исполнения |
На дин-рейку 35 мм или на трубу в зависимости от исполнения |
|
Антенный разъем |
N-type, SMA в зависимости от исполнения |
N-type, SMA в зависимости от исполнения |
|
Архив событий |
Хранится информация о концентрации, уровне сигнала, сигналов тревоги, аварий и т.д. |
Хранится информация о концентрации, уровне сигнала, сигналов тревоги, аварий и т.д. |
|
Интеграция с АСУТП предприятия |
Да |
Да |
|
Интеграция с ПТК ER Connect производства ЭРИС |
Да |
Да |
|
Исполнение г/а
|
стационарное |
|
Одноканальный г/а (1-н кан.)
|
есть |
|
Многоканальный г/а (от 2-х кан. и более...)
|
есть |
|
Наличие Взрывозащиты
|
Нет |
|
Индикация на цифровом табло
|
Да |
|
Напряжение питания (постоянный ток)
|
=18-36V |
|
Степень пылевлагозащиты корпуса IP
|
IP67 |
|
Релейный выход
|
Да |
|
Наличие RS232/RS485
|
Да |
|
Наличие Ethernet
|
Да |
|
Наличие USB/micro USB
|
Да |
|
Наличие LoRaWAN (LoRa-MESH)
|
Да |
