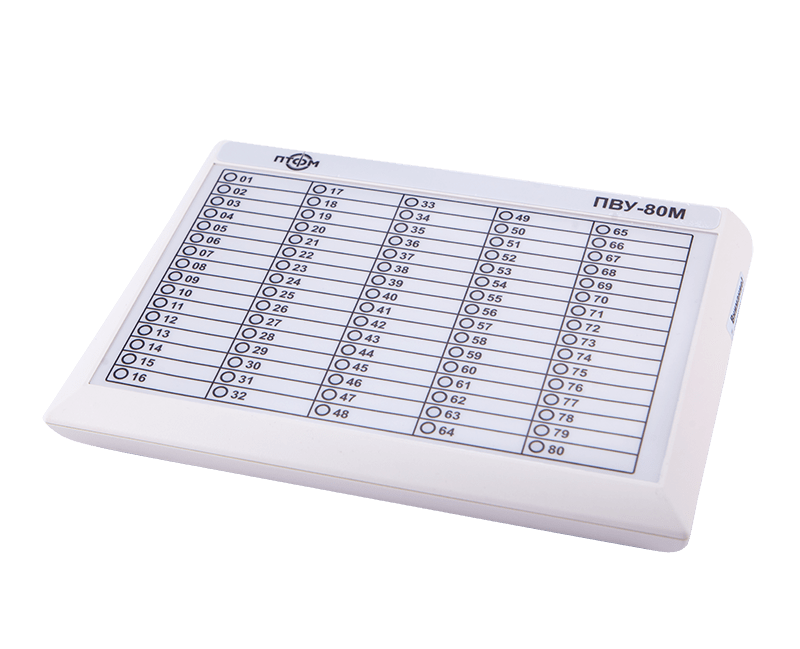

ПВУ-80М пульт

Пульт предназначен для контроля состояния сигнала детектора моногаза (условное обозначение ˗ ДМГ-3-Х, где Х – исполнение детектора с подачей звуковой и световой сигнализации и формированием управляющих сигналов реле.

Пульт ПВУ-80М имеет звуковую и светодиодную индикацию, служит для оповещения дежурного персонала о превышении заданных пороговых значений анализируемых веществ или о возникновении неисправности в системе. При превышении предупредительного порога, на пульте включается звуковой и световой сигнал соответствующего сигнализатора, контролирующего определённую зону контроля и через реле формируется управляющий сигнал на исполнительный механизм М1, при превышении аварийного порога включается звуковой и световой сигналы, формируется через реле сигнал на исполнительный механизм М2.

Описание

Область применения изделия:
- закрытые автопарковки;
- жилые многоквартирные дома;
- коттеджные поселки;
- системы газораспределения;
- другие жилые и промышленные объекты с большим количеством точек контроля концентрации взрывоопасных и токсичных газов и паров.

Технические характеристики:

Наименование параметра, единица измерени	Значение
Напряжение внешнего источника питания, В	от 16 до 30
Ток потребления, мА, не более	500
Потребляемая мощность, Вт, не более	12
Протокол связи	RS-485
Протяженность линии связи, м, не более	1200
Число объектов индикации	80
Количество аппаратных адресов	80
Число управляющих выходов	2
Ток активной нагрузки на управляющих выходах, А, не более	5
Максимальная мощность активной нагрузки на управляющих выходах, Вт, не более	280
Габаритные размеры, мм	220х320х100
Масса, кг, не более	1

Комплект поставки:

1) Пульт ПВУ-80М - 1 шт.;
2) Руководство по эксплуатации - 1 шт. на партию;
3) Блок питания GST25E24-P1J - 1 шт.;
4) Корпус DS1045-15AP1S1-B - 3 шт.;
5) Розетка DS1033-09F - 2 шт.;
6) Вилка DS1033-09M - 1 шт.;

Поставляются по доп.заказу:
1) Исполнительные реле РК-2Р*;
2) Оповещатель светозвуковой ПКИ-СП24*;
3) Оповещатель световой МОЛНИЯ – 24* ** на DIN-рейку.

Примечание:
* Исполнительные реле и оповещатели светозвуковой и световой являются изделиями сторонних производителей и в комплекте поставки изделия могут заменяться на другие типы, указанные Заказчиком или не поставляться по требованию Заказчика.
** Или аналогичный по техническим характеристикам.

Документы

Руководство по эксплуатации на пульт ПВУ-80М.pdf

1.1 Мб, 26 декабря в 22:07

Характеристики

Исполнение г/а	стационарное
Многоканальный г/а (от 2-х кан. и более...)	есть
Наличие Взрывозащиты	Нет
Индикация на цифровом табло	Нет
Звуковая сигнализация	Да
Световая сигнализация	Да
Напряжение питания (постоянный ток)	=24V
Релейный выход	Да
