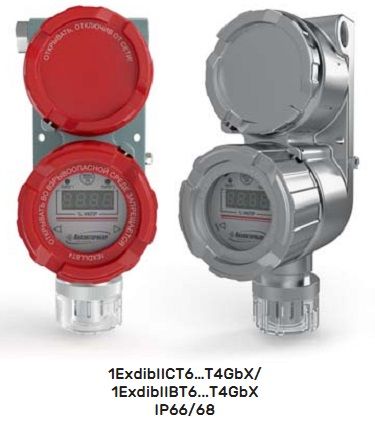

ДАК-СО2-341 (СО2: 0-5%об.), ДАК-СН4-342 (СН4: 0-100%НКПР), ДАК-∑СН-343 (С3Н8: 0-100%НКПР) инфракрасный датчик-газоанализатор

222 589 ₽

Варианты поставки:

ДАК-СО2-341 (СО2: 0-5%об.) ДАК-СН4-342 (СН4: 0-100%НКПР) ДАК-∑СН-343 (С3Н8: 0-100%НКПР)

222 589 ₽

Предназначены для непрерывного автоматического измерения довзрывоопасных концентраций метана (СН4), углеводородов, в том числе паров нефти и нефтепродуктов, попутного нефтяного газа, спиртов, а также объемной доли диоксида углерода (СО2).

Область применения:

- контроль воздуха рабочей зоны помещений и открытых площадок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств;

- работа в составе систем контроля атмосферы опасных производственных объектов.

Тип газоанализатора - стационарный.
Принцип действия - оптико-абсорбционный.
Материал корпуса - алюминий / нержавеющая сталь (ДАК-СО2-341, ДАК-СН4-342, ДАК-ƩСН-343 изготавливаются из нержавеющей стали).

Цены на датчики ДАК можно посмотреть в Прайс-листе на датчики ДАК с 01.05.2026г.

Область применения:

- работа в составе систем контроля атмосферы опасных производственных объектов.

Цены на датчики ДАК можно посмотреть в Прайс-листе на датчики ДАК с 01.05.2026г.

Описание

Газоанализаторы ДАК-СО2-126, ДАК-СН4-129, ДАК-СО2-131, ДАК-СН4-132, ДАК-ƩCH-133, ДАК-СН4-137, ДАК-ƩCH-138, ДАК-ƩCH-139 имеют 3-, 4-проводную схему включения. Газоанализаторы ДАК-СО2-341, ДАК-СН4-342, ДАК-ƩCH-343 подключаются по 2-проводной линии связи.

Газоанализаторы ДАК-СО2-126, ДАК-СН4-129, ДАК-СН4-137, ДАК-ƩCH-138, ДАК-ƩCH-139 выпускаются с нормально разомкнутыми контактами реле «ПОРОГ1», «ПОРОГ2», «СПЕЦРЕЖИМ». При заказе газоанализаторов с нормально замкнутыми контактами реле «ПОРОГ1», «ПОРОГ2», «СПЕЦРЕЖИМ» в обозначении дополнительно указывается «НЗ».

Отличительные особенности:

- уникальной особенностью датчиков-газоанализаторов ДАК является возможность выбора потребителем в меню прибора любого вещества из перечня без необходимости проведения корректировки показаний по ПГС или проведения поверки (поверочный компонент метан или пропан устанавливается на заводе-изготовителе);

- возможность одновременного контроля довзрывоопасных концентраций (ДВК) нескольких газов, например, при необходимости одновременного контроля содержания метана и толуола нужно выбрать определяемый компонент толуол (см. руководство по эксплуатации п. "Выбор определяемого компонента";

- широкий диапазон рабочих температур от -60 до +90 °С;

- применение в условиях Крайнего Севера;

- наличие аналоговых и цифровых выходов;

- контроль паров нефтепродуктов (бензин, керосин, дизельное топливо и т.д.);

- постоянная диагностика датчика, контроль загрязнения оптики;

- подогрев измерительного элемента, использование защитного фильтра от пыли и влаги;

- установка в газоанализаторах сенсоров собственного производства;

- наличие сертификата Российского Морского Регистра Судоходства позволяет использовать датчик на морских платформах, танкерах по перевозке нефти;

- для питания датчиков-газоанализаторов ДАК используются вторичные блоки питания и связи БПС-21М (Таблица возможных соединений);

- по дополнительному заказу датчики ДАК поставляются с комплектом кабельного ввода (под бронированный кабель, под металлорукав, под трубную проводку).

Технические характеристики:

Характеристики	Значение	Примечание
Определяемый компонент ДАК-СН4	метан (СН4)*, газ природный, газ компримированный, этилен (С2Н4), ацетон (CH3COCH3), бензол (С6Н6), толуол (С7Н8)
Определяемый компонент ДАК-ΣСН	пропан (С3H8)*, бензин, бутан (С4Н10), 1.3-бутадиен (С4Н6), газ сжиженный топливный, гексан (С6Н14), гептан (С7Н16), дизельное топливо, диметиловый эфир (C2H6O), диэтилэфир (С4Н10О), изобутан ((СН3)3СН), керосин, метанол (СН3ОН), нефть, нафтил, октан (С8Н18), пентан (С5Н12), попутный нефтяной газ, пропилен (С3Н6), пропиленоксид (С3Н6О), топливо для реактивных двигателей, уайт-спирит, циклопентан (С5Н10), этан (C2H6), этанол (C2H5ОН), этилацетат (СН3СООС2Н5), пропанол (С3Н8О), 1-бутанол (С4Н9ОН), бутилацетат (С6Н12О), ксилол (С6Н4(СН3)2) (все изомеры), стирол (С8Н8), этилбензол (С8Н10), метил-трет-бутиловый эфир (C5H12O), 2-бутанон (С4Н8О), оксид этилена (С2Н4О), циклогексан (С6Н12)
Определяемый компонент ДАК-СO2	диоксид углерода (СО2)
Пределы основной погрешности, Δд	± (3+0,04·(Свх–50)) ) ±(0,2+0,05·Свх) ±0,5 ±1,0	для ДАК-ƩСН, ДАК-СН4 ДАК-СО2 (0-4) ДАК-СО2 (0-10) ДАК-СО2 (0-20)
Установки порогов срабатывания: - % НКПР - объемная доля, %	ПОРОГ 1 ПОРОГ 2 7 12 0,50 1,0 1,25 2,5 2,50 5	для ДАК-ƩCH, ДАК-СН4 ДАК-СО2 (0-4) ДАК-СО2 (0-10) ДАК-СО2 (0-20)
Предел допускаемого времени установления показаний Т0,9, с	5
Напряжение питания, В	11–16 (для ДАК-СО2-131, ДАК-СН4-132, ДАК-ƩCH-133) 11–32 (для ДАК-СО2-126, ДАК-СН4-129, ДАК-СН4-137, ДАК-ƩCH-138, ДАК-ƩCH-139) 16-32 (для ДАК-СО2-341, ДАК-СН4-342, ДАК-ƩCH-343)
Потребляемая мощность, Вт, не более	2,5 (для ДАК-СО2-131, ДАК-СН4-132, ДАК-ƩCH-133) 3,5 (ДАК-СО2-126, ДАК-СН4-129, ДАК-СН4-137, ДАК-ƩCH-138, ДАК-ƩCH-139) 0,8 (ДАК-СО2-341, ДАК-СН4-342, ДАК-ƩCH-343)
Степень защиты корпуса	IP 66 / IP 68
Межповерочный интервал, мес.	36
Периодичность тех. обслуживания, мес.	12
Габаритные размеры (ДхШхВ), мм	110×130×270	150×130×270 (ДАК-СО2-131, ДАК-СН4-132, ДАК-ƩCH-133)
Масса, кг	6,5 (корпус из нержавеющей стали)	4 (корпус из алюминия)

Газоанализаторы ДАК–СО2–131, ДАК–СН4–132, ДАК–ƩCH–341 поставляются с кабельным вводом и заглушкой.

Дополнительные технические характеристики:

Наименование

Единица физической величины

Поверочный компонент

Диапазон измерений по поверочному компоненту

Тип выходного сигнала

Маркировка взрывозащиты

Рабочие температуры, гр.С

ДАК-СО2-131

%об.

Диоксид углерода

0-4*

0-10*

0-20*

4-20 мА,

RS485

1ExdibII T6…СТ4GbX/ 1ExdibIIBT6...Т4GbX

-40 / +80

ДАК-СН4-132

%НКПР

Метан

0-100

4-20 мА,

RS485

1ExdibII T6…СТ4GbX/

1ExdibIIBT6...Т4GbX

-40 / +80

ДАК-ΣCH-133

%НКПР

Пропан

0-100

4-20 мА,

RS485

1ExdibII T6…СТ4GbX/

1ExdibIIBT6...Т4GbX

-40 / +80

ДАК-СО2-126

%об.

Диоксид углерода

0-4*

0-10*

0-20*

4-20 мА,

реле (250В; 1,0А)

RS485, HART

1ExdIICT6…Т4GbX

-60 / +80

ДАК-СН4-129

%НКПР

Метан

0-100

4-20 мА,

реле (250В; 1,0А)

RS485, HART

1ExdIICT6…Т4GbX

-60 / +80

ДАК-СН4-137

%НКПР

Метан

0-100

4-20 мА,

реле (250В; 1,0А)

RS485, HART

1ExdIICT6…Т4GbX

-60 / +90

ДАК-ΣCH-138

%НКПР

Пропан

0-100

4-20 мА,

реле (250В; 1,0А)

RS485, HART

1ExdIICT6…Т4GbX

-60 / +80

ДАК-ΣCH-139

%НКПР

Пропан

0-100
