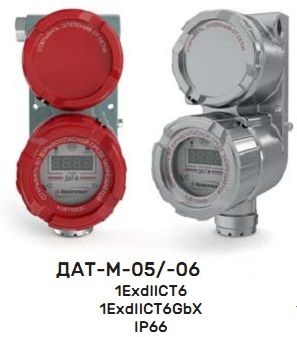

:format(webp):no_upscale()/s2.siteapi.org/239284edca6e4c8/img/1sbgse7clybok0c8s0wc0o008s88wc "ДАТ-М-05, ДАТ-М-05Г, ДАТ-М-06ТР, ДАТ-М-06ТРХН, ДАТ-М-06ГТР, ДАТ-М-06ГТРХН (ТХД: Ех (горючие газы) датчики-сигнализаторы термохимические")
Предназначен для контроля довзрывоопасных концентраций суммы горючих газов в воздухе рабочей зоны помещений и открытых площадок.
Тип газоанализатора - стационарный.
Принцип действия - термохимический.
Способ забора пробы - диффузионный или принудительный, за счет избыточного давления в точке отбора.
Область применения:
- на буровых и добывающих платформах, в местах установки технологического оборудования в процессе добычи и переработки нефти и газа;
- в резервуарах хранения нефти и нефтепродуктов;
- на предприятиях химической и металлургической промышленности;
- на лакокрасочных производствах, производствах удобрений и пластмасс;
- на предприятиях топливно-энергетического комплекса, НПЗ, ТЭЦ, котельных;
- для применения в условиях крайнего Севера и Арктики.
Цены на ДАТ-М-05, ДАТ-М-06 можно посмотреть в Прайс-листе на ДАТ-М-05, ДАТ-М-06 + ЗИП с 01.05.2026г.
Отличительные особенности:
- широкий диапазон рабочих температур (от -60 до +50 °С);
- применение в условиях Крайнего Севера;
- наличие аналоговых, релейных и цифровых, HART-выходов;
- межповерочный интервал - 1 год;
- большой перечень контролируемых веществ (см. Приложение А в разделе Документы);
- возможность установления значений порогов срабатывания сигнализации потребителем;
- установка в сигнализаторах сенсоров собственного производства.
Технические характеристики:
| Характеристики | Значения | Примечание |
| Определяемые газы | до 143 горючих веществ, образующих газо- и паровоздушные смеси, в том числе и сложные углеводороды | полный перечень контролируемых веществ см. Приложение А в разделе Документы |
| Пределы допускаемой основной абсолютной погрешности сигнализаторов по поверочному компоненту, не более, % НКПР | ± 5,0 | |
| Диапазон показаний, % НКПР | 0-60 | по токовому выходу (кроме сигнализаторов ДАТ-М-03/-06/ -06Г) |
| 0-70 | по токовому выходу для ДАТ-М-03 | |
| 0-100 | по цифровому отсчетному устройству для ДАТ-М-01, ДАТ-М-05/-06 всех исполнений и цифровым каналам связи для ДАТ-05ГХ/-05ГХН/-06ТР/-06ТРХН/ -06Г/-06ГТР/-06ГТРХ/-06ГТРХН | |
| Маркировка взрывозащиты /степень защиты корпуса | 1ExibdIIСT6X /1ExibdIIВT6X IP 54 |
ДАТ-М-01, ДАТ-М-03 |
| 1ExdIICT6 IP66 |
все модификации ДАТ-М-05 | |
| Напряжение питания | 10-24 10-32 |
ДАТ-М-01/-03 ДАТ-М-05 всех исполнений |
| Время срабатывания сигнализации, с |
15 20 |
по метану по гексану |
| Габаритные размеры сигнализаторов (ДШВ), мм, не более | 180х60х155 110х130х250 |
ДАТ-М-01, ДАТ-М-03 все модификации ДАТ-М-05 |
| Масса сигнализаторов, кг, не более | 1,5 4 6,5 |
ДАТ-М-01, ДАТ-М-03 ДАТ-М-05 для исполнений в алюминии ДАТ-М-05 для исполнений в нерж. стали |
Для питания датчиков-сигнализаторов ДАТ-М используются вторичные блоки питания и связи БПС-21М.
По дополнительному заказу датчики ДАТ-М поставляются с комплектом кабельного ввода (под бронированный кабель, под металлорукав, под трубную проводку), см. Перечень поставляемых кабельных вводов в разделе Документы.
Материал корпуса:
- ДАТ-М-01, -03 - угленаполненный полиамид;
- ДАТ-М-05,-06 - алюминий или нержавеющая сталь (по заказу).
Исполнения сигнализаторов:
| Наименование | Поверочный компонент | Диапазон измерений |
Тип выходного сигнала |
Вид взрывозащиты |
Рабочая температура, оС |
| материал корпуса – угленаполненный полиамид | |||||
| ДАТ-М-01 | метан | 0–50 | 4–20 мА | 1ExibdIIСT6X/1ExibdIIВT6X | от -40 до +50 |
| ДАТ-М-03 | метан | 0–50 | 4–20 мА | 1ExibdIIСT6X/1ExibdIIВT6X | от -60 до +50 |
| материал корпуса – алюминий / нержавеющая сталь (определяется при заказе) | |||||
| ДАТ-М-05 | метан | 0–50 | 4–20 мА | 1ExdIICT6 | от -40 до +50 |
| ДАТ-М-05Г | гексан | 0–50 | 4–20 мА | 1ExdIICT6 | от -40 до +50 |
| ДАТ-М-06ТР | метан | 0–50 | 4–20 мА, реле (250В; 1,0А)*, RS485 |
1ExdIICT6 | от -40 до +50 |
| ДАТ-М-06ТРХН | метан | 0–50 | 4–20 мА, HART, реле (250В; 1,0А)*, RS485 |
1ExdIICT6 | от -60 до +50 |
| ДАТ-М-06Г | гексан | 0–50 | RS485 | 1ExdIICT6 | от -40 до +50 |
| ДАТ-М-06ГТР | гексан | 0–50 | 4–20 мА, реле (250В; 1,0А)*, RS485 |
1ExdIICT6 | от -40 до +50 |
| ДАТ-М-06ГТРХН | гексан | 0–50 | 4–20 мА, HART, реле (250В; 1,0А)*, RS485 |
1ExdIICT6 | от -60 до +50 |
|
* - «сухой контакт» реле «ПОРОГ 1, ПОРОГ 2, ОТКАЗ» - нормально разомкнутый, по заказу возможно изготовление «сухих контактов» реле - нормально замкнутых. Дополнительно заказывают: - Стилус ИБЯЛ.413929.007 (для исполнений из алюминия); - Диск с ПО ИБЯЛ.431212.030; - ТХД взамен отработавшего свой ресурс. |
|||||
|
Область применения
|
Атмосфера промышленных объектов, безопасность и охрана труда |
|
Исполнение г/а
|
стационарное |
|
Одноканальный г/а (1-н кан.)
|
есть |
|
Возможность применения стационарного 1-но кан. г/а в многоканальной системе
|
есть |
|
Наличие Взрывозащиты
|
Да |
|
Индикация на цифровом табло
|
Да |
|
Звуковая сигнализация
|
Нет |
|
Световая сигнализация
|
Да |
|
Напряжение питания (постоянный ток)
|
=10-32V |
|
Степень пылевлагозащиты корпуса IP
|
IP66 |
|
Степень пылевлагозащиты датчика IP
|
IP66 |
|
Токовый выход
|
есть только (4-20 мА) |
|
Релейный выход
|
Да |
|
Наличие RS232/RS485
|
Да |
|
Наличие HART
|
Да |
|
1,3-Бутадиен (С4Н6)
|
есть |
|
Ацетилен (С2Н2)
|
есть |
|
Ацетон (С3Н6О)
|
есть |
|
Бензол (С6Н6)
|
есть |
|
Бутан (С4Н10)
|
есть |
|
Бутилацетат (С6Н12О2)
|
есть |
|
Водород (Н2)
|
есть |
|
Газы углеводородные сжиженные
|
есть |
|
Гексан (С6Н14)
|
есть |
|
Декан (С10Н22)
|
есть |
|
Диэтилэфир (С4Н10О)
|
есть |
|
Изобутилен (i-С4Н8)
|
есть |
|
Изобутан (i-С4Н10)
|
есть |
|
Изопентан (i-С5Н12)
|
есть |
|
Изопропилбензол (С9Н12)
|
есть |
|
Метан (СН4)
|
есть |
|
Метанол (СН3ОН)
|
есть |
|
Метил-трет-бутиловый эфир (tert-С5Н12О)
|
есть |
|
н-Гептан (n-С7Н16)
|
есть |
|
Нонан (С9Н20)
|
есть |
|
н-Октан (n-С8Н18)
|
есть |
|
н-Пентан (n-С5Н12)
|
есть |
|
о-Ксилол (о-С8Н10)
|
есть |
|
Окись этилена (С2Н4О)
|
есть |
|
Пары бензина
|
есть |
|
Пары бензина авиационного
|
есть |
|
Пары дизельного топлива
|
есть |
|
Пары керосина
|
есть |
|
Пары нефти
|
есть |
|
Пары растворителей
|
есть |
|
Пары сольвента
|
есть |
|
Пары топлива авиационного
|
есть |
|
Пары топлива для реактивных двигателей
|
есть |
|
Пары уайт-спирита
|
есть |
|
Попутный нефтяной газ
|
есть |
|
Пропан (С3Н8 )
|
есть |
|
Пропанол (С3Н7ОН)
|
есть |
|
Пропилен (С3Н6)
|
есть |
|
Совокупность горючих газов (Ех)
|
есть |
|
Стирол (С8Н8)
|
есть |
|
Толуол (С7Н8)
|
есть |
|
Трихлорэтилен (С2HCL3)
|
есть |
|
Углеводороды нефти (С4-С10)
|
есть |
|
Фенол (С6Н6О)
|
есть |
|
Циклогексан (С6Н12)
|
есть |
|
Циклопентан (С5Н10)
|
есть |
|
Этан (С2Н6)
|
есть |
|
Этанол (С2Н5ОН)
|
есть |
|
Этилацетат (С4Н8О2)
|
есть |
|
Этилен (С2Н4)
|
есть |
