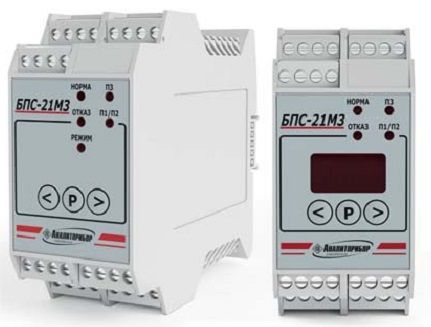

БПС-21М3 (мод. БПС-21М3(-24х24-Р/-24х16-ibIIB/-24х16-ibIIB-Р/-24х16-ibIIC/-24х16-ibIIC-Р/-220х24/-220х16-ibIIB/-220х16-ibIIC/-24-КСД/-24-КСД-Р/-24х24-iaIIC/-24х24-iaIIC-Р/-220х24-iaIIC/-24х16-ibIIC-К/-24х24-iaIIC-К)) блок питания и сигнализации

Предназначены для:

  - формирования, в том числе искробезопасного, напряжения питания сигнализаторов ДАТ-М, ДАХ-М, ДАК, ДАМ, анализаторов АП430-02;

  - интеграции в системы АСУТП с использованием интерфейса Ethernet (модуль КСД);

  - обмена данными по цифровому каналу RS485 с подключенными устройствами, в том числе передача измерительной информации на внешние устройства;

  - архивации полученных данных, событий и показаний (модуль КСД);

  - подключения исполнительных устройств в зависимости от исполнений (коммутационный блок К);

  - выдачи световой сигнализации при превышении/понижении установленных пороговых значений (Порог 1, Порог 2, Порог 3) с одновременным переключением "сухих" контактов реле;

  - модуль КСД предназначен для сбора информации датчиков-сигнализаторов ДАТ-М-06 ИБЯЛ.413216.044-05, датчиков газосигнализаторов ДАХ-М-06 ИБЯЛ.413412.005-05, датчиков-газоанализаторов ДАК ИБЯЛ.418414.071-17 ...-21, датчиков-газоанализаторов фотоионизационных ДАФ-М при их соединении в шлейф.

Блоки предназначены для установки на рейки типоисполнений ТН35-7,5 и ТН35-15 по ГОСТ РМЭК 607-15-2003 (DIN-рейки).

Преимущества:
  - Возможность конфигурации сложных газоаналитических сетей с применением датчиков на различные газы и степени взрывозащиты (Exd, ib, ia);

  - Построение системы со смешанной конфигурацией устройств подключения датчиков (шлейфовая/лучевая);

  - Искробезопасный барьер цепи ia, ib, ic;

  - Удобство монтажа на лицевой части (корпус на DIN-рейке);

  - Дополнительная сигнализация состояния Порог 1, Порог 2, Порог 3;

  - Архивирование данных, возможность подключения съемного носителя информации;

  - Возможность подключения исполнительных по искробезопасной цепи (при использовании коммутационного блока К);

  - Полное соответствие нормативной базе РФ и Таможенного союза;

  - Уровень полноты функциональной безопасности SIL 3.

Контроллер сбора данных (КСД) обеспечивает сохранение информации о показаниях подключенных по каналу связи RS485 устройств.

Функциональные возможности:

  - Архивирование результатов измерения;

  - Выдача команд подключенным блокам любых других модификаций на установку пороговых значений и диапазона измерений физической величины датчиков;

  - Сохранение параметров подключенных датчиков:

    порогов срабатывания сигнализации Порог 1, 2, 3;

    единиц измерения;

    определяемого компонента;

    значения диапазона показаний.

Блоки БПС-21М3-24-КСД, БПС-21М3-24-КСД-Р позволяют записывать данные:
  - за последние 10 суток с интервалом в 1 минуту при подключении максимального количества устройств не более 30;

  - за последние 30 суток с интервалом в 1 минуту при подключении не более 10 устройств.

Блоки БПС-21М3-24х16-ibllС-К, БПС-21М3-24х24-iallС-К предназначены для формирования искробезопасного напряжения питания исполнительных устройств по команде от внешнего устройства.

Форма заказа БПС-21М3:

*БПС-21М3-24х16-ibIIС-К – при величине тока потребления подключенного исполнительного устройства - 10 или 170 мА;
*БПС-21М3-24х24-iаIIС-К – при величине тока потребления подключенного исполнительного устройства - 3 или 70 мА.

Отличительные особенности:

  - возможность конфигурации сложных газоаналитических сетей с применением датчиков на различные газы и степени взрывозащиты (Exd, ib, ia);

  - построение системы со смешанной конфигурацией подключения датчиков (шлейфовая-лучевая);

  - искробезопасный барьер цепи ia, ib, ic;

  - удобство монтажа на лицевой части (корпус на DIN-рейке);

  - архивирование данных, возможность подключения съемного носителя информации;

  - возможность подключения исполнительных устройств  по искробезопасной сети (при использовании коммутационного блока К);

  - полное соответствие нормативной базе РФ и Таможенного союза;

  - уровень полноты функциональной безопасности SIL 3

Контроллер сбора данных (КСД) обеспечивает сохранение информации по каналу связи RS485 устройств.

Функциональные возможности контроллера сбора данных КСД:

  - архивирование результатов измерения;

  - выдача команд подключенным блокам любых других модификаций на установку пороговых значений и диапазона измерений физической величины датчиков;

  - сохранение параметров подключенных датчиков:
    порогов срабатывания сигнализации Порог 1-2-3;
    единиц измерения;
    определяемого компонента;
    значение начальное и конечное диапазона показаний.

Блоки БПС-21М3-24-КСД, БПС-21М3-24-КСД-Р позволяют записывать данные:

  - за последние 10 суток с интервалом 1 минуту при подключении максимального количества устройств (не более 30;
  - за последние 30 суток с интервалом в 1 минуту при подключении не более 10 устройств.

Технические характеристики:

Мощность, потребляемая блоками, не превышает:
  - при питании от источника постоянного тока, Вт:
    1) БПС-21М3-24х24-Р – 15;
    2) БПС-21М3-24х16-ibIIВ, БПС-21М3-24х16-ibIIВ-Р – 12;
    3) БПС-21М3-24х16-ibIIС, БПС-21М3-24х16-ibIIС-Р, БПС-21М3-24х16-ibIIС-К – 10;
    4) БПС-21М3-24-КСД, БПС-21М3-24-КСД-Р – 8;
    5) БПС-21М3-24х24-iaIIС, БПС-21М3-24х24-iaIIС-Р, БПС-21М3-24х24-iaIIС-К – 8;

  - при питании от сети переменного однофазного тока, ВА:

   1) БПС-21М3-220х24 – 15;

   2) БПС-21М3-220х16-ibIIВ – 12;

   3) БПС-21М3-220х16-ibIIС, БПС-21М3-220х24-iaIIС – 10.

Исполнения БПС-21М3 доступные для заказа:

1) БПС-21М3-24х24-Р ИБЯЛ.411111.047  блок устанавливается на DIN-рейку, Uвх = 24 В (пост.ток), Uвых = 24 В (пост.ток); 3-х проводная линия связи, не В/З, с пороговыми реле (3 шт.), с интерфейсом RS485, цифровым индик�
