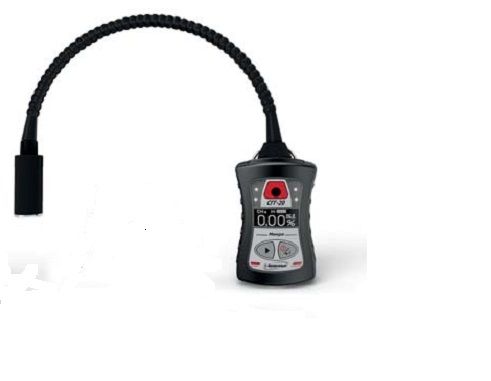

СГГ-20Микро-01-Л (Ех совокупность горючих газов), СГГ-20Микро-01-М-Л (СН4), СГГ-20Микро-01-П-Л (С3Н8), СГГ-20Микро-01-Г-Л (С6Н14), СГГ-20Микро-01-В-Л (Н2) (выносной датчик на гибком держателе) индивидуальный сигнализатор ДВК горючих газов

Область применения:

  - на предприятиях и в процессах добычи, переработки, транспортировки и хранения природного газа, нефти и нефтепродуктов;

  - на промышленных предприятиях (производство лаков и красок, окрасочные участки, склады спиртов, канализационные колодцы, котельные, в том числе при проведении сварочных работ вблизи емкостей с легковоспламеняющимися жидкостями;

  - на объектах речного и морского транспорта, портах, танкерах и судах различного назначения;

  - на водородных производствах и кислородных станциях (в баллонах).

Тип газоанализатора: индивидуальный.

Способ забора пробы: диффузионный или принудительный с помощью внешнего побудителя расхода или меха резинового (при работе во взрывозащищенной зоне побудитель расхода должен иметь взрывозащищенное исполнение).

Принцип действия: термохимический.

Особенности:
  - малый вес – от 0,2 кг;

  - малые габаритные размеры: длина – 55 мм, высота – от 105 мм, ширина – 50 мм;

  - простота и надежность конструкции;

  - прочный корпус с приятной на ощупь и непроскальзывающей прорезиненной поверхностью;

  - яркая высококонтрастная индикация измеренной концентрации газа на лицевом ЖКИ дисплее;

  - энергонезависимая память. Архив результатов измерений содержит данные за 30 суток, записанные с интервалом в 1 минуту;

  - обмен данными с ПЭВМ по интерфейсу USB;

  - яркая световая и мощная звуковая сигнализация, создающая звуковое давление не менее 70 дБ на расстоянии 0,3 м от прибора и дополнительно вибросигнал;

  - маркировка взрывозащиты – 1ExibdIICT5Gb X;

  - степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды – IP54;

  - широкий диапазон рабочих температур – от минус 40 до плюс 50 гр.С;

  - межкалибровочный интервал – 12 месяцев;

  - межповерочный интервал – 1 год;

  - период непрерывной работы газоанализатора без подзарядки – не менее 14 часов в нормальных условиях (10 часов при температуре минус 40 гр.С);

  - срок службы термохимического датчика – не менее 5 лет при работе на атмосферном воздухе;

  - невысокая стоимость эксплуатации и простота обслуживания;

  - гарантийный срок эксплуатации с даты отгрузки потребителю составляет: для приборов СГГ-20Микро всех модификаций – 18 мес.;

  - для применяемого в приборах ТХД – 12 мес.

Технические характеристики:

ВНИМАНИЕ: В настоящее время сигнализатор СГГ-20Микро производится только с литий-ионным аккумулятором (с буквой "Л" в модели).

Перечень производимых модификаций СГГ-20Микро-Л (литий-ионный аккумулятор):

* - Устройство для контроля остаточного содержания горючих газов в баллоне.
Все модификации оснащены функцией течеискателя с чувствительностью по поверочному компоненту - 0,01% об. доли (по отдельному заказу - 0,001% об. доли).

Все модификации СГГ-20Микро соответствуют требованиям Правил Российского Морского Регистра Судоходства (РМРС) и Российского Речного Регистра (РРР). При заказе прибора с сертификатом РМРС и/или РРР необходимо указать в конце наименования прибора литеру «Р» и вид необходимого сертификата.

Прибор имеет следующие специализированные модификации:

  - СГГ-20Микро-02Г – откалиброван по гексану (С6Н14) и предназначен для измерения ДВК паров нефтепродуктов (бензина, дизельного топлива и т.п.);

  - СГГ-20Микро-03К – предназначен для измерения содержания горючих газов и паров в смесях с воздухом (или кислородом), содержащихся в баллонах под давлениям;

  - СГГ-20Микро-04 – совмещает функции сигнализатора ДВК горючих газов и паров и течеискателя. Может применяться для обнаружения мест утечек горючих из газопроводов, арматуры и технического оборудования.

Прибор оснащен энергонезависимой памятью. Архив  результатов измерений содержит данные за 30 последних суток, записанные с интервалом в одну минуту. Связь с ПЭВМ осуществляется по USB кабелю.

Комплект поставки:

Сигнализатор СГГ-20Микро, зарядное устройство (в составе комплекта ЗИП), ЗИП согласно модификации прибора.

Поставляются по отдельному заказу:

1) Требуются для постоянной работы с сигнализатором:

     - мех резиновый ИБЯЛ.302646.001 (для обеспечения принудительной подачи пробы во время эксплуатации);

     - газозаборник ИБЯЛ.418311.043 (для контролирования среды в труднодоступных местах);

     - пробозаборник ИБЯЛ.418311.033 (для обеспечения отбора пробы из труднодоступных мест);

     - пробозаборник ИБЯЛ.418311.050 (для обеспечения отбора пробы из мест, где возможно присутствие воды);

     - диск с сервисным программным обеспечением ИБЯЛ.431212.317 (для обработки результатов измерений на компьютере).

2) Требуются для осуществления корректировки показаний сигнализатора:

     - баллоны с ГСО-ПГС;

     - натекатель (вентиль тонкой регулировки расхода газа) с манометром или без него;

     - индикатор расхода ИБЯЛ.418622.003-01.

3) Требуются для ремонтно-эксплуатационных нужд:

     - датчик ИБЯЛ.413226.051;

     - блок аккумуляторов ИБЯЛ.563511.004;

     - устройство зарядное в упаковке ИБЯЛ.413955.012.
