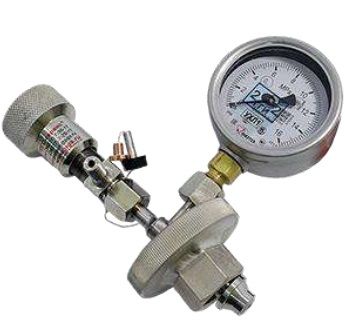

Натекатель Н-12-М (с манометром для контроля давления ПГС в баллоне, корпусные нерж.сталь) вентиль тонкой регулировки расхода газа

Выпускаемые модификации натекателя Н-12:

РАЗНАЯ РЕЗЬБА ПРИСОЕДИНЕНИЯ К ВЕНТИЛЯМ (№18 на чертеже):

Резьба присоединительной гайки входа натекателя должна совпадать с резьбой вентиля, на который он будет устанавливаться.

ВАРИАНТЫ ИСПОЛНЕНИЯ:

Резьба правая присоединительной гайки СП 21,8 14 ниток на 1 дюйм подходит на вентили типа КВ-1, ВК-97-1 и т.п.

Резьба правая трубная цилиндрическая G3/4 – под вентили КВБ-53, ВК-94 и т.п.

Резьба левая СП 21,8 14 ниток на 1 дюйм – под вентили типа ВВБ-54, ВВ-55 и т.п. для горючих газов.

МАТЕРИАЛ СЕДЛА (№3 на чертеже);

Выбирается в зависимости от типа газа в баллоне: агрессивные компоненты (H2S, SO2, меркаптаны) вступают в химические реакции с медью, поэтому для них седло выполняется из алюминиевого сплава. Для газов с неагрессивными компонентами седло натекателя изготавливается из меди.

РАЗНЫЕ ВАРИАНТЫ ВЫХОДА (№12 на чертеже):

Выход натекателя комплектуется на выбор:

  штуцером (M8*1.25, д.у. 3мм) с накидной гайкой - вариант для самостоятельного присоединения газовой трассы заказчика;

  штуцером с накидной гайкой и оливкой Ø4,5мм - для присоединения к натекателю трубок из резины, ПВХ и проч.;

  штуцером с накидной гайкой и капилляром из нержавеющей стали Ø1,6мм и длиной 150см (комплектация натекателя с капилляром);

  штуцером с накидной гайкой и капилляром из нержавеющей стали Ø3,0мм и длиной 150см (комплектация натекателя с капилляром).

Конструкция ниппеля позволяет герметично подключать его к баллону без прокладки (конус по латуни). В некоторых случаях, например, для быстрой смены натекателя, удобно использовать резиновую прокладку. Натекатель комплектуется прокладкой из резины для работы с неагрессивными газами при больших концентрациях (>0,1%), либо прокладкой из фторопласта для агрессивных газов.
