Ротаметры РМС-А-0,04ГУЗ-2, РМС-А-0,063ГУЗ-2, РМС-А-0,1ГУЗ-2, РМС-А-0,16ГУЗ-2, РМС-А-0,25ГУЗ-2 (с поверкой и комплектом штуцеров (2 шт.))

Ротаметр РМС-А-0,04 / 0,063 / 0,1/ 0,16 / 0,25ГУЗ ГОСТ 13045-81 используется для измерения расхода газа. Имеет условно равномерную шкалу от 0 до 100. Погрешность ± 4,0 %. Максимальный расход измерения по воздуху в н.у. 0,04 м3/час=40 л/час / 0,063 м3/час=63 л/час / 0,1 м3/час=100 л/час / 0,16 м3/час=160 л/час / 0,25 м3/час=250 л/час. Межповерочный интервал - 6 лет.

Ротаметр РМС-А-0,0025 / 0,004 / 0,0063 ЖУЗ ГОСТ 13045-81 используется для измерения расхода жидкости. Имеет условно равномерную шкалу от 0 до 100. Погрешность ± 4,0 %. Максимальный расход измерения по воде в н.у. 0,0025 м3/час=2,5 л/час / 0,004 м3/час=4,0 л/час / 0,0063 м3/час=6,3 л/час.  Межповерочный интервал - 6 лет.

Технические характеристики:

Шифр прибора:

  - для ждкости: РМС-А-0,0025 ЖУЗ; РМС-А-0,004 ЖУЗ; РМС-А-0,0063 ЖУЗ;

  - для газа: РМС-А-0,035ГУЗ (без поверки); РМС-А-0,04 ГУЗ; РМС-А-0,063 ГУЗ; РМС-А-0,1 ГУЗ; РМС-А-0,16 ГУЗ; РМС-А-0,25 ГУЗ

Назначение прибора: Измерение объемного расхода плавно меняющихся однородных потоков чистых и слабозагрязненных жидкостей и газов с дисперсными включениями инородных частиц

Верхний предел измерения:

  - по воде, м3/час: 0,0025 / 0,004 / 0,0063

  - по воздуху, м3/час: 0,035 / 0,04 / 0,063 / 0,1 / 0,16 / 0,25

Нижний предел измерения: не более 20% от верхнего фактического предела измерения

Диаметр условного прохода, мм: 3

Погрешность измерения, %: ± 4,0 от верхнего предела измерения

Рабочее давление, кгс/см2: 6

Температура измеряемой среды, °С: от +5 до +50

Температура окружающего воздуха, °С: от +5 до +50

Вид присоединения: Резьбовое, с конической резьбой 1/8" ГОСТ 6214-81, резьба соответствует 1/8 FNPT

Материал деталей, соприкасающихся с измеряемой средой:

  - Сталь 12х18Н9Т ГОСТу 5632-72

  - Дюралюминий анодированный ГОСТ 4784-74

  - АГ-4В ГОСТ 20437-75

  - Эбонит ГОСТ 2748-77

  - Титан ВТ-1-0 ГОСТ 190013-81

  - Стекло химико-лабораторное ГОСТ 21400-75

Габаритные размеры, мм: 160х35х40

Масса, кг, не более: 0,3

 * Указан материал поплавков

При заказе необходимо указать уплотнение: ФУМ-В или резина кислощелочестойкая ГОСТ 7338-77.

Комплектность поставки ротаметра РМС-А:

1) Ротаметр - кол-во по заказу;

2) Руководство по эксплуатации - 1 экз. на 5-ть приборов;

3) Паспорт - 1 экз. на каждый прибор;

4) Пересчет градурировочных характеристик с воды на измеряемую жидкость - 1 экз. на партию приборов;

5) Сертификаты - 1 экз. на партию приборов.

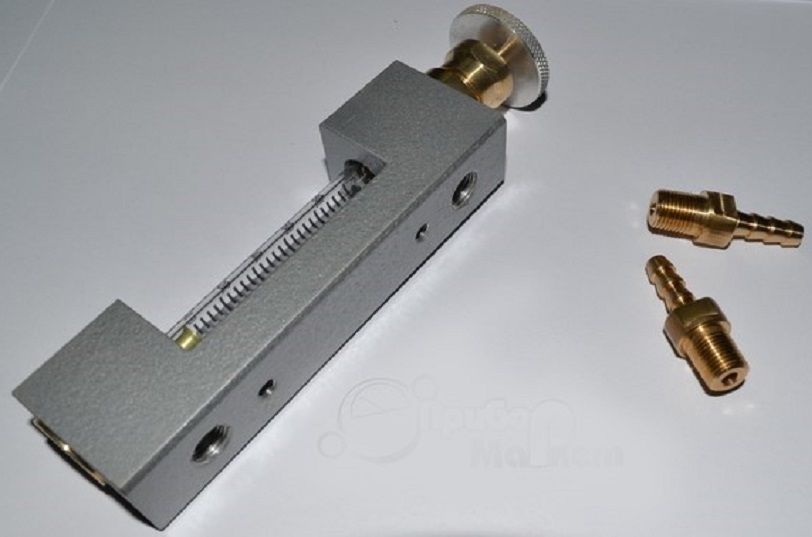

!!!Внимание: Комплект штуцеров (на фото) для ротаметров РМС-А (в комплекте 2 шт.) поставляется по отдельному заказу клиента за отдельную плату.

Штуцеры выполнены из латуни и используются для присоединения ротаметров РМ-А, РМС-А к трубопроводам.

Комплект состоит из 2-х штук.

Технические характеристики штуцеров:

Вид присоединения:

  - с ротаметром: резьбовое с конической резьбой 1/8 ГОСТ 6214-81, резьба со-ответствует 1/8 FNPT (исп. "-2");

  - к трубопроводу – ниппельное.

Длина штуцера: 36 мм.

Диаметр штуцерной части: 6 мм.
